Alat Ukur & Penggunaannya menurut macam arus :
- Arus searah
- Arus bolak balik
- Arus searah dan arus bolak balik
Alat Ukur & Penggunaannya menurut tipe / jenis
- Tipe Jarum Petunjuk
Harga / nilai hasil ukur yang dibaca adalah yang ditunjuk oleh jarum petunjuk, harga tersebut adalah harga sesaat pada waktu meter tersebut dialiri arus listrik
- Tipe Recorder
Harga / nilai hasil ukur yang dibaca adalah harga yang ditulis
/ dicatat pada kertas, pencatat ini dilakukan secara otomatis dan terus menerus selama meter tersebut dialiri arus listrik.
/ dicatat pada kertas, pencatat ini dilakukan secara otomatis dan terus menerus selama meter tersebut dialiri arus listrik.
- Tipe Integrator
Harga / nilai hasil ukur yang dibaca adalah harga dari hasil penjumlahan yang dicatat pada selang waktu tertentu selama alat tersebut digunakan
- Digital
Harga / nilai hasil ukur yang dibaca adalah harga sesaat
Alat Ukur Listrik menurut sifat penggunaannya :
Portable
Alat ini mudah dipergunakan dan dibawa pergi kemana-mana sesuai kehendak hati kita dalam pengukuran.
Alat ini mudah dipergunakan dan dibawa pergi kemana-mana sesuai kehendak hati kita dalam pengukuran.
Papan hubung/panelAlat ini dipasang pada panel secara permanent atau tempat-tempat tertentu, sehingga tidak dapat dibawa pergi untuk mengukur ditempat lain.

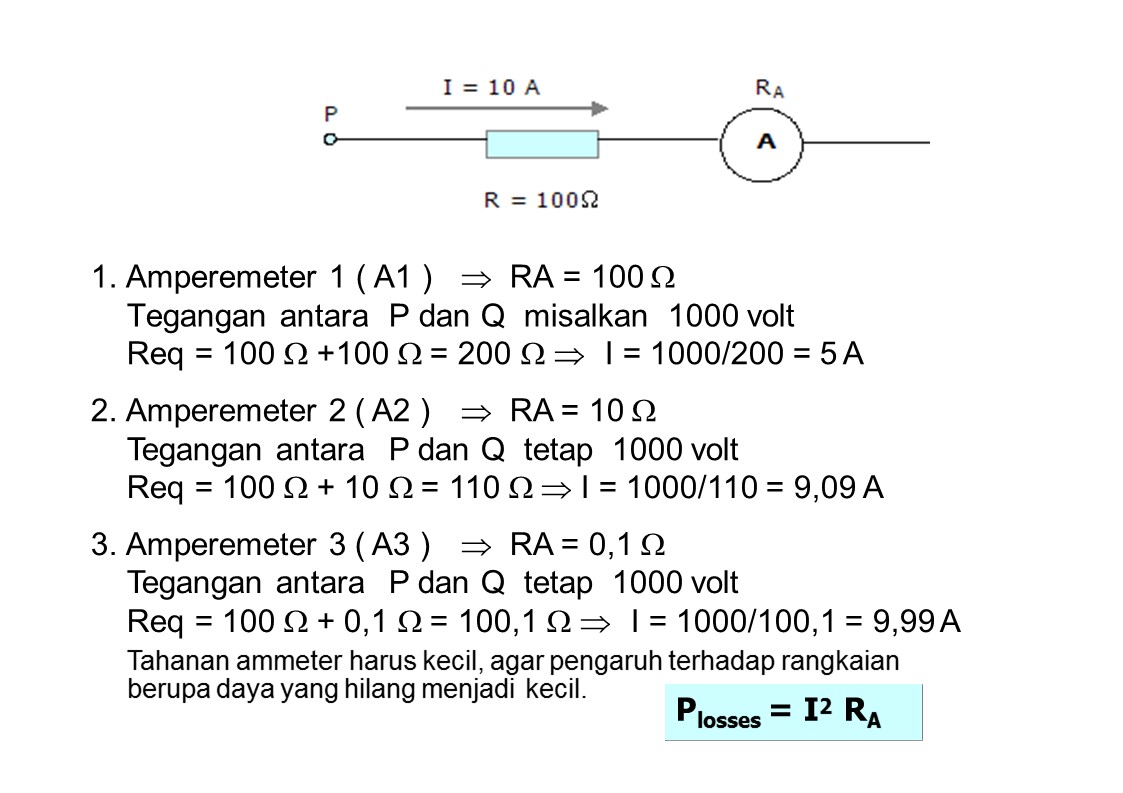

AmperemeterHarus dihubungkan seri dengan rangkaian yang akan diukur karena mempunyai tahanan dalam ( RA ) yang kecil.
Apabila ammeter dihubungkan paralel akan terjadi dua aliran (I1 dan I2), maka pengukuran tidak benar (salah) dan akan merusak ammeter karena dihubung singkat dengan batere/tegangan sumber alat ukur tersebut.
